稱重模塊也叫稱重變送器，是給現場應變電橋式稱重傳感器提供激勵電源，經過隔離輸出1:1的mV信號或變送為標準模擬量信號輸出，有一入一出，一入二出兩種。稱重模塊廣泛應用于數據采集、信號傳輸轉換和集散稱重控制系統和配料系統，在水泥、混凝土、玻璃、造紙、塑膠、化工、棉紡、試驗機等行業中的稱重式料位、重量負荷、張力、拉壓力信號的變送、傳輸、檢測等均有應用。用來完善和補充系統模擬I/O插件功能，提高系統的抗干擾能力，保證系統的穩定性和可靠性。

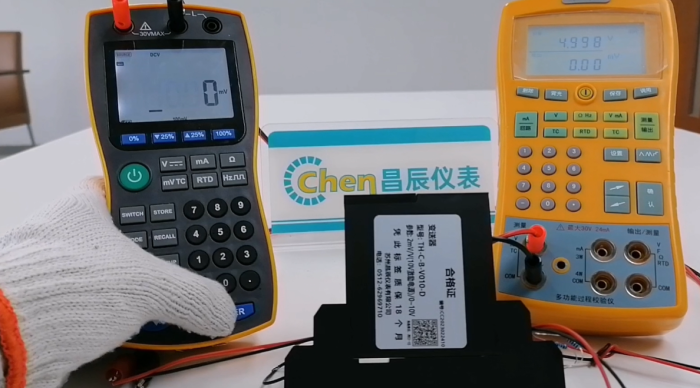

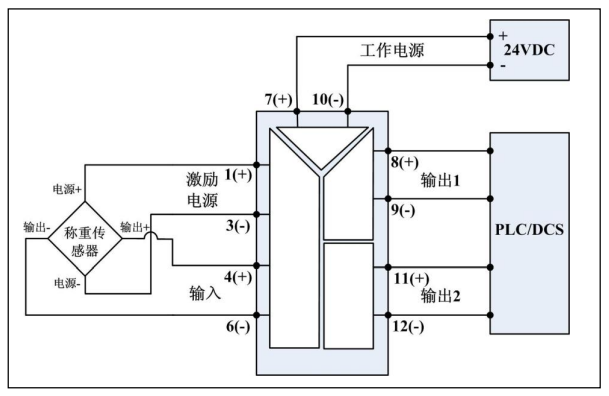

接線如上圖所示，激勵電源在1+3-，輸入信號接在4+6-，24V工作電源接在7+10-，輸出信號接8+9-，有第二路輸出的話接11+12-。測試時，首先測1,3端子之間有沒有電壓，看與訂貨的激勵電壓一直與否。然后再測輸入和輸出，根據線性關系可算出是否在合理誤差范圍內。
