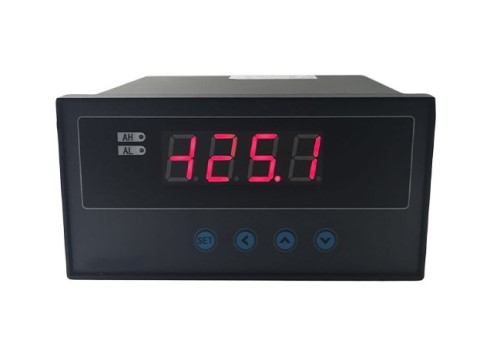

今天跟大家分享一款單通道數顯表CHK6的操作設定。CHK6系列屬于通用經濟型儀表，功能相對簡單，市場應用性非常廣泛。這款產品有兩個特點：萬能輸入、標配兩組繼電器報警。

CHK6的操作設定也不難，它的實際操作分為兩個階層：一個是繼電器階層，另一個是輸入輸出階層。

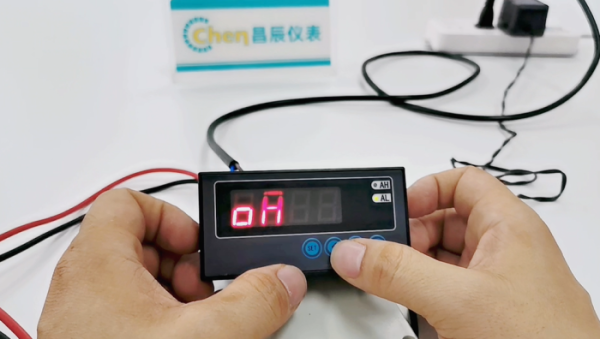

首先長按set鍵，進入繼電器階層，這個是繼電器一的動作點設置，我們可以按左移鍵，再通過上下鍵切換修改，然后默認保存。接下來按set鍵到第二組繼電器的動作點的設置，以同樣的方法可以設定，然后按set鍵，顯示OA（需要輸入密碼），這款儀表除了繼電器動作點可以不受密碼控制，其他都是受密碼保護的，我們必須要輸入正確的密碼。

然后按set鍵，我們就可以看到具體的設置，接下來是第一組繼電器的動作模式，按左移鍵可以看到現在是高值報警，基本上都是第一組是高值，第二組是低值。HYA1是第一組繼電器的靈敏度，HYA2是第二組繼電器的靈敏度，假如現場有需要修改的話，也是通過這樣的方式去設置修改的。長按set鍵到達輸入輸出階層，inch是輸入信號的選擇，我們按左移鍵可以看到現在是0-5V，OP是變送輸出信號選擇，按照需要設置即可。
