今天教給大家這款CHW數顯表的量程該如何設置，CHW數顯表是一款萬能輸入型儀表，輸入類型包括熱電偶、熱電阻、標準電壓和電流，通過對儀表的操作設置就能實現。

我們今天講的是量程設置的方法，當輸入類型選擇的是熱電偶或熱電阻時，我們是不需要設定量程的，內部也沒有相應的參數。只有當輸入信號是電壓或電流信號時，我們才需要設定相應的量程，在測量顯示功能群組，找到對應參數，F(xiàn)-r對應上限量程，u-r對應下限量程，修改后自動保存。

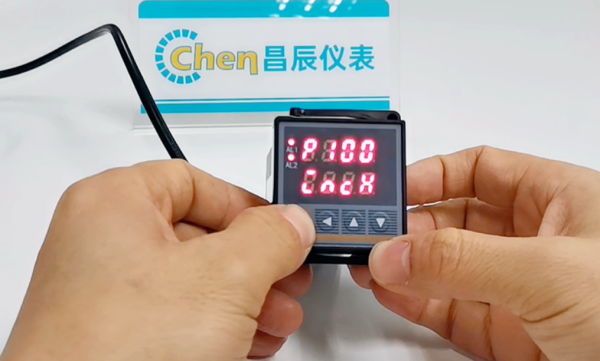

下面我們通過實際操作來演示一下，首先接通電源，在正常顯示畫面，我們長按set鍵，看到繼電器設定參數，然后按下移鍵找到OA→輸入密碼1111→按set鍵確定→長按set鍵，這個就是測量顯示功能，第一個inch是輸入信號選擇，現在是PT100輸入（如圖），是沒有F-r和u-r這兩個參數，所以是不需要設置的。我們把它改成電壓或者電流信號，假如今天是電壓1-5V，然后按set鍵確定，我們找到F-r上限量程，假如我們要改成600，修改之后然后按set它就保存了；u-r一般情況下出廠的時候設定的是0.0，假如需要改成其他參數，按照同樣的方法去修改下即可，最后按set確定。

以上就是關于單通道數顯表CHW的量程的設置方法。
