KH型穿孔電流變送器的功能與特征

用途：將被測交流或直流電流信號直接穿孔輸入,隔離變送成模擬信號輸出,無需經電流互感器。

測量：?jiǎn)蜗嘟涣麟娏?、直流電?/span>

輸入：10Aac,50Aac,100Aac等

輸出：4~20mAdc,0~10Vdc等模擬量信號

電源：DC24V或DC12V或DC15V或AC220V(限交流輸入)

安裝：DIN35mm標準導軌、M4螺釘安裝

KH型穿孔電流變送器的參數

執行標準：GB/T 13850-1998, IEC688:1992

精度：0.2%F.S, 0.5%F.S

整機功耗：≤1.0 VA

工作穩定性：年變化率(Annual Variation) < 0.2%

絕緣強度：輸入、輸出之間2500VDC/1min

絕緣電阻：≥100MΩ (DC500V)

沖擊電壓：電源端口：4KV (峰值 Peak Value), 1.2/50μs

? ? ? ? ? ? ? ? ? 輸出端口：3KV (峰值 Peak Value), 1.2/50μs

響應時間：≤250ms

輸入范圍：AC0~500A， 50/60Hz；DC0~300A

過載能力：2倍連續，20倍1秒

輸出負載：電壓輸出≥2KΩ

? ? ? ? ? ? ? ? ?電流輸出≤250Ω

工作環境：溫度(T)：-10~60℃，濕度(RH)：20~95%, 無凝露

儲存環境：溫度(T)：-40~70℃，濕度(RH)：20~95%, 無凝露

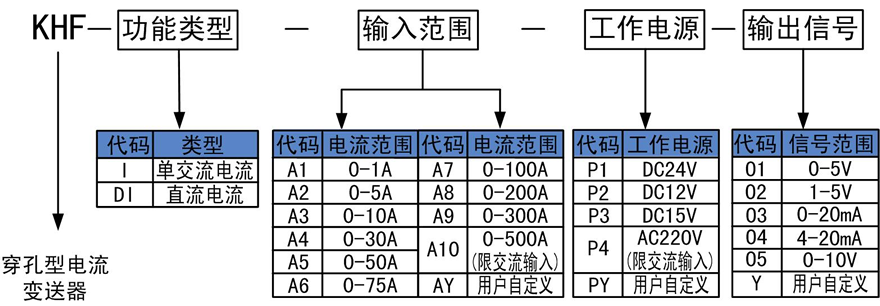

KH型穿孔電流變送器的選型規格

常用規格實例

型號: KHF-I-A5-P1-O4

精度: ±0.2%

輸入: 0~50Aac, 50Hz

輸出: 4~20mAdc

電源: DC24V

描述: 此型號為穿孔電流變送器,0~50Aac直接穿孔輸入,輸出4~20mAdc, 工作電源DC24V.

詳細產品介紹請點擊下載?穿孔電流變送器.pdf
